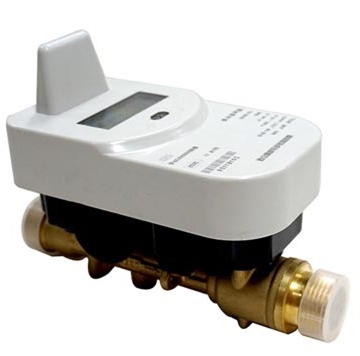

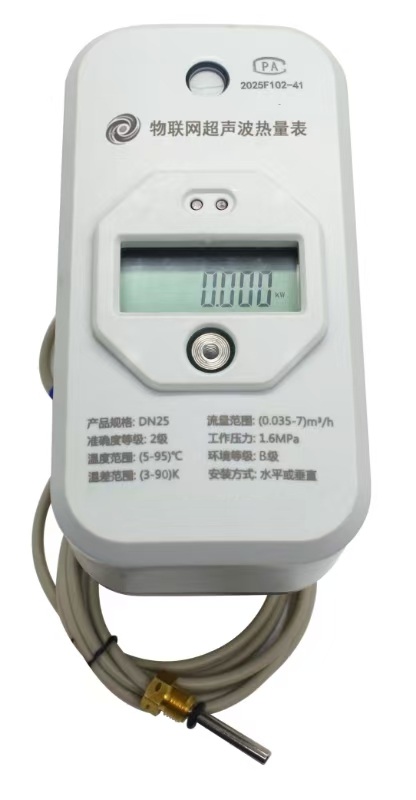

NB-IOT超声波计量冷热仪表

型号:XYDRS

NB-IOT超声波计量冷热仪表特点简述:

超声波计量工作原理
超声波发生器发出的高频信号激励下,换能器将接收到的电能转换为声能(即机械振动),并沿着换能器与发射换能器的连接线传导到冷热水中,传输时水流的速度和温度都会影响到超声波接受时间,然而上下游测量时间做差可消除温度影响,所以此时影响超声波接收时间的话就仅和水流的速度有关系了。测量时2个收发器都发射和接收超声波,根据上下游的时间差则可以计算出当前的水流速度了。其与机械式表相比较具有精度高、可靠性好、量程比宽、使用寿命长、无任何活动部件、无需设置参数和任意角度安装等特点。
客户服务热线:

15890683645

产品介绍

超声波冷热计量仪表表介绍

超声波计量仪表是一种不需要基表的电子式计量,很多用户对超声波仪表的工作原理并不是很了解,那超声波冷热仪表的工作原理到底是怎样的呢?下面请听我一一道来。

超声波冷热表主要利用的是:超声波在水流中传输时水流的速度和温度都会影响到超声波接受时间,然而上下游测量时间做差可消除温度影响,所以此时影响超声波接收时间的话就仅和水流的速度有关系了。测量时2个收发器都发射和接收超声波,根据上下游的时间差则可以计算出当前的水流速度了。其与机械式计量相比较具有精度高、可靠性好、量程比宽、使用寿命长、无任何活动部件、无需设置参数和任意角度安装等特点。

如果在计算水流失已知水管的口径则可以计算出某段时间的流量。计算公式为:

下游公式:TDown= L / (VS+ Vf)

  上游公式:TUp= L / (VS– Vf)

  L是两个超声波传感器的距离,VS是水中的声速,Vf是水流的速度。

正是因为超声波仪表具有以上的特性,使得超声仪表的计量精度非常高,是普通机械式表的几倍甚至几十倍,也正是因为这一点,越来越多的人开始使用超声波计量仪表。

由于超声波信号与水流信号的叠加,使超声波在顺流和逆流时的传播速度不同,因此不同的换能器发射的超声波信号在水中的运行时间就不同,通过测量该时间的差值可计算出流体的流速,然后再转换成流量,从而实现流量的测量。

                                                                                                                                                                                                               技术参数



公称直径




DN15




DN20




DN25




DN32




DN40




常用流量Q3(m³/h)




2.5




4




6.3




10




16




始动流量(L/h




1.5




2.0




2.5




4.0




5




量程比(可选)




Q3/Q1=160500400315250200160125100




压力损失等级




p25p40p63




压力等级




MAP16(MAP25MAP16MAP10)




电磁环境条件等级




E1




温度等级(可选)




T30T90T70T50T30




流场敏感度等级




U5/D3




环境严酷度等级




C




防护等级




IP68




通讯接口(可选)




红外接口、M-BUSRS4854~20mA、脉冲输出、RF射频、GPRS




数据存储




存储2年单日用水量数据,及24个月度累计数据




工作电源




DC3.6V(一次性锂电池)




测量频率




1/




平均工作电流




≤20μA




指示装置




液晶9位显示
