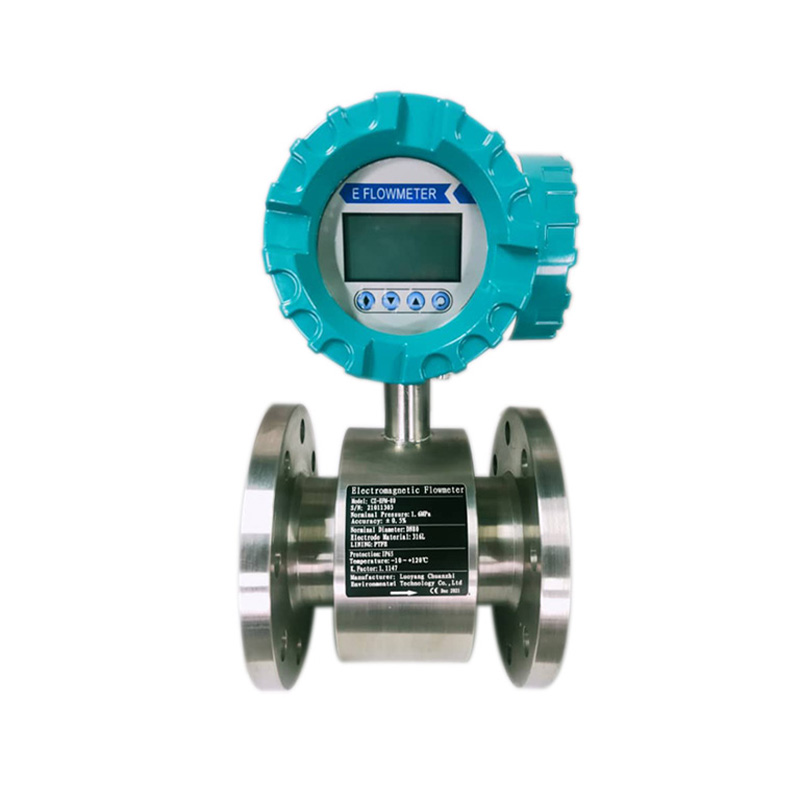

法兰型电磁流量计

型号:XYDRD

法兰型电磁流量计特点简述:

电磁流量计是一种性能稳、可靠性好的流量计。
电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换
器等部分组成。
XYDRD系列法兰式电磁流量计就显示方式分为:分体型电磁流量计,一体型电磁流量计,电磁流量计系列公称通径DN15~DN3000。
广泛应用于石油、化工、钢铁、食品、电力、造纸、冶金、排水、石化、医药等行业。
客户服务热线:

15890683645

产品介绍

产品介绍

XYDRD款电磁流量计是根据法拉第电磁感应定律进行流量测试的流量计。电磁流量计的优点是压损极小,可测流量范围大。更大流量与更小流量的比值一般为20:1以上,适用的工业管径范围宽,可达3m,输出信号和被测流量呈线性,可测量电导率≥20us/cm的酸、碱盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等流体流量。

电磁流量计广泛应用干石油化工、钢铁冶金、给水排水、水利灌溉、水处理、污水处理站(环保污水控制、化工

污水、电镀污水)、造纸(纸浆)、泥浆、医药、食品等工农业的生产公司过程流量测量和控制。



工作原理

根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例其值为:

E=KBVD

式中:

E-感应电势;

K-与磁场分布及轴向长度有关的系数: B-磁感应强度;

V-导电液体平均流速;

D-电极间距:(测量管内直径)

传感器将感应电垫F作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字外理后,用带背光的占阵

式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HARTMODBUS协议。

技术参数



性能




技术参数




公称通径




DN10——DN3000mm




精确度




示值的±0.5%,可选示值的±0.3%或±0.2%




衬里材料




聚四氟乙烯,PFA,F46,氯丁橡胶,聚氨酯橡胶,高温橡胶




电极材料




SUS316,哈氏合金B/C,,,铂铱合金,不锈钢涂覆碳化钨




电极形式




标准型,刮刀型,可更换型




连接方式




法兰连接,插入式连接,卡箍连接,夹持式连接,由壬式连接




介质温度




一体型




-20℃~+60℃




分体式




氯丁橡胶衬里、聚氨酯衬里




-10℃~+80℃




PTFE衬里、PFA衬里、F46衬里




-10℃~+160℃




公称压力




0.6~4.0Mpa(特殊压力可定制)




环境温度




-25℃~+60℃




环境湿度




5~100%RH(相对湿度)




介质导电率




≥20μs/cm




测量范围




15001   流速设定<15m/s




结构形式




一体型、分体型、沉浸型、防爆型




防护等极




IP65IP68可选




防爆标志




ExmdIIT 4




产品标准




JB/T9248-1999电磁流量计
